    概述
    該系列換向器有SPL、SPS和SPV型，SPL用于減速傳動，SPS用于增速傳動，SPV為換向器串聯時選用，齒輪采用低碳合金鋼，齒面滲碳淬硬。
    圓錐齒輪換向器有如下特點：
    1使用壽命長、輸入功率與換向器重量之比大。
    2運轉平穩，噪音低，傳動效率高（達95%～98%）。
    3弧齒錐齒輪的彎曲強度比直齒高，它還可用于高速傳動。
    4根據換向器的承載能力要求，有8種規格的換向器可供選擇。
    5箱體為立方體，箱體的六個面中都加工了安裝螺紋盲孔，使得換向器的安裝靈活、方便。
    6箱體六個安裝面的安裝尺寸統一，弧齒錐齒輪換向器的公稱傳動比有1，1.5，2, 3, 4，5可供選擇，大的傳動比須進行特殊設計。在速比為1：1時規定了弧齒錐齒輪的大端分度圓直徑，在速比為2：1范圍內可傳遞較大的功率（特殊設計），軸的支撐為兩只圓錐滾子軸承，若運轉條件較好和有較好的輪齒接觸斑點，且保養適當，可實現正反方向運轉（訂貨時注時是否正方向運轉）。
    該系列換向器齒輪為弧齒錐齒輪；齒輪采用浸油潤滑；機體材料為灰鑄鐵；公稱傳動比為：SPL型為1，1.5，2，3，4，5；SPV型為：1，1.5，2，3，4，5；SPS型為：1.5，2。
    如果換向器的發熱功率大于換向器的許用熱功率，則需采用輔助冷卻措施，如增加散熱片、增加冷凝器、采用循環油強制冷卻等。采取這些措施須在訂貨中注明。
    用途和適用范圍
    該系列換向器適用于起重、運輸、冶金、礦山、化工、輕工等各種機械設備的傳動機構中。其工作條件應符合下列要求：
    a）高速軸最高轉速不大于1500r/min.
    b）工作環境溫度為-40—+50℃。低于0℃時，啟動前潤滑油應加熱。

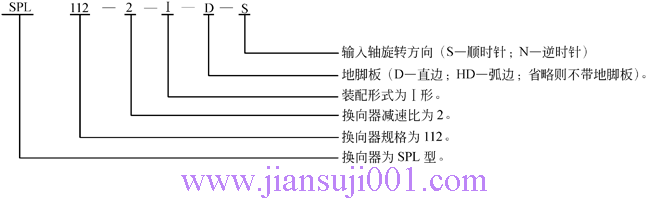

    換向器型號和標志
SP系列圓錐齒輪換向器
SP系列圓錐齒輪換向器

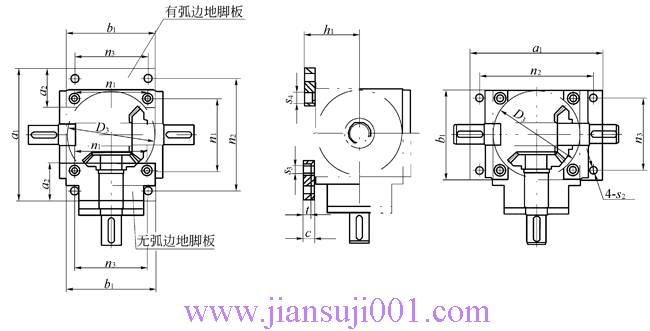

    換向器地腳尺寸
    帶圓弧的地腳板可安裝在換向器的任意面，無圓弧的地腳板只能安裝在換向器的平坦面。
SP系列圓錐齒輪換向器

換向器地腳板尺寸和重量                                   單位：mm
規格
a1
a2
b10-0.5
c
D3
h1
n1
n2
n3
s2
s3
s4
t
螺栓
重量
有弧邊
無弧邊
27
82
25
74
10
53
37
44
68±0.2
60
5.5
5.3
9
6
M5×12
0.2
0.3
44
145
45
90
12
88
57
72
125±0.2
72
6.6
6.4
10.4
7
M6×16
0.6
0.8
55
168
50
110
15
108
70
88
146±0.2
88
9
8.4
13.5
9.5
M8×18
0.9
1.2
77
208
60
140
20
135
90
110
178±0.2
110
11
10.5
16.5
11.5
M10×25
1.9
2.5
96
250
70
170
20
165
105
134
215±0.2
134
14
13
19
14
M12×25
2.7
3.5
112
310
90
210
25
205
130
170
265±0.3
170
18
17
25
18
M16×30
5.2
7
135
345
100
240
25
235
145
190
295±0.3
190
18
17
25
18
M16×30
6.5
9
155
385
100
280
25
275
165
220
335±0.3
220
18
17
25
18
M16×30
7.8
10.5
注：建議地腳板與找向器聯接的螺栓加鎖緊墊圈或其它鎖緊裝置。

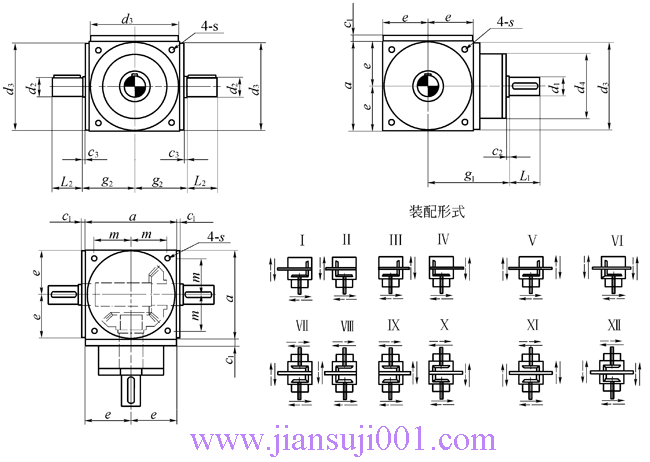

    SPL型換向器的外形和連接尺寸
SP系列圓錐齒輪換向器

SPL型換向器的外形連接尺寸、重量、潤滑油量                   單位：mm
規格
a
c1
c2
c3
i=1～2
i=3
i=4
i=5
d2 js6
d1 js6
L1
d1 js6
L1
d1 js6
L1
d1 js6
d4
27
54
8
2
2
11
23
11
23
-
-
-
-
11
44
90
10
2
2
18
35
16
30
11
23
11
23
18
55
110
10
2
2
22
40
20
35
16
30
14
25
22
77
140
10
2
2
32
50
26
45
20
35
16
30
32
96
170
12
2
2
40
60
32
50
26
45
22
40
40
112
210
15
2
2
45
70
38
55
32
50
30
50
45
135
240
15
2
2
55
85
45
70
38
55
35
55
55
155
280
15
2
2
60
110
50
80
45
70
42
70
60

規格
d3h7
L2
i=1～3
i=4～5
e
g1
g2
m
s
重量
kg
油量
1
d4
d4
27
53
23
53
-
27
72
37
22
M5
2
0.1
44
88
35
72
62
45
95
57
36
M6
6
0.2
55
108
40
81
72
55
110
67
44
M18
10
0.3
77
135
50
98
81
70
130
82
55
M10
20
0.4
96
165
60
118
98
85
155
100
67
M12
32
1
112
205
70
128
110
105
190
122
85
M16
60
2
135
235
85
138
120
120
215
137
95
M16
75
2.5
155
275
110
150
135
140
250
157
110
M16
115
3
注：
1）軸d2可作為輸入端，此時，SPL型換向器在許用速度范圍內可作增速傳動
2）如果數只換向器串連使用，建議首選SPV型
3）訂貨時，請指明地腳螺紋孔位置

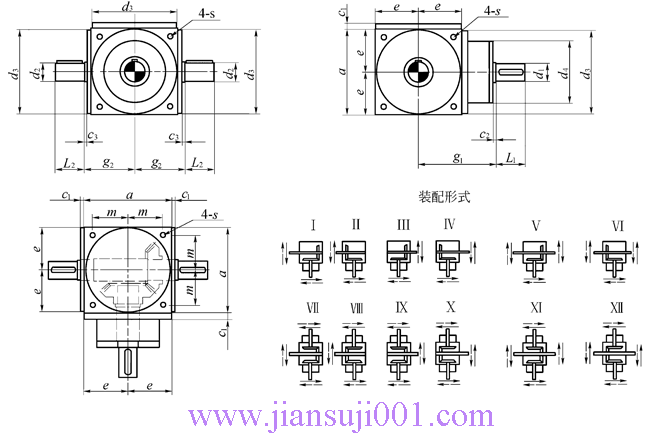

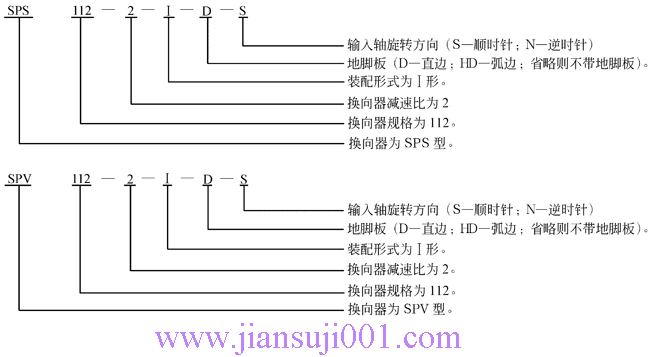

    SPS型換向器的外形和連接尺寸
SP系列圓錐齒輪換向器

SPS型換向器的外形連接尺寸、重量、潤滑油量          單位：mm
規格
a
c1
c2
c3
軸入軸
i=1:1.5
i=1:2
d1 js6
L1
d2 js6
L2
d2 js6
L2
44
90
10
2
2
18
35
16
30
14
25
55
110
10
2
2
22
40
20
35
18
35
77
140
10
2
2
32
50
28
45
24
40
96
170
12
2
2
40
60
38
55
28
45
112
210
15
2
2
45
70
45
70
38
55
135
240
15
2
2
55
85
55
85
45
70
155
280
15
2
2
60
110
60
110
50
80

規格
d3h7
d4
e
g1
g2
m
s
重量
kg
油量
1
44
88
72
45
95
57
36
M6
6
0.2
55
108
81
55
110
67
44
M8
10
0.3
77
135
98
70
130
82
55
M10
20
0.4
96
165
118
85
155
100
67
M12
32
1
112
205
128
105
190
122
85
M16
60
2
135
235
138
120
215
137
95
M16
75
2.5
155
275
150
140
250
157
110
M16
115
3
注：d2可作為輸入端，此時，SPS型換向器在許用速度范圍內可作換向傳動

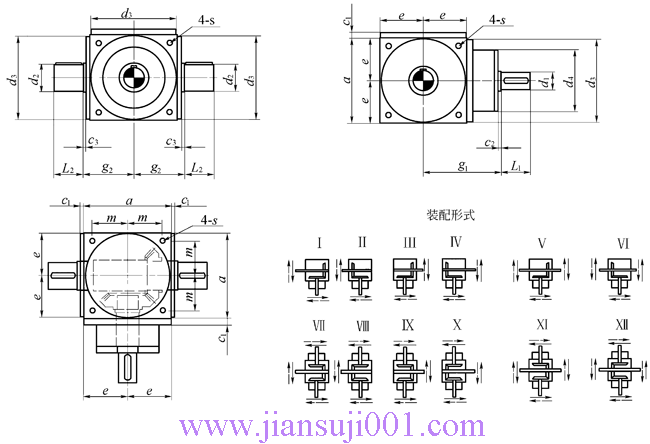

    SPV型換向器的外形和連接尺寸（輸出軸加強型）
    SPV型換向器，可通過加強的整軸d2傳遞更大扭矩，特別推薦陔型號換向器作為多只串連且每只換向器通個輸入軸d1輸入扭矩的場合使用，另外，SPV型換向器還可用在輸出軸d2承受一定徑向力的場合
SP系列圓錐齒輪換向器

SPV型換向器的外形連接尺寸、重量、潤滑油量                       單位：mm
規格
a
c1
c2
c3
i=1～2
i=3
i=4
i=5
d2 js6
d1 js6
L1
d1 js6
L1
d1 js6
L1
d1 js6
d4
44
90
10
2
2
18
35
16
30
11
23
11
23
24
55
110
10
2
2
22
40
20
35
16
30
14
25
28
77
140
10
2
2
32
50
26
45
20
35
16
30
40
96
170
12
2
2
40
60
32
50
26
45
22
40
50
112
210
15
2
2
45
70
38
55
32
50
30
50
60
135
240
15
2
2
55
85
45
70
38
55
35
55
70
155
280
15
2
2
60
110
50
80
45
70
42
70
80

規格
L2
d3h7
i=1～3
i=4～5
e
g1
g2
m
s
重量
kg
油量
1
d4
d4
44
45
88
72
62
45
95
57
36
M6
6
0.2
55
50
108
81
72
55
110
67
44
M8
10
0.3
77
60
135
98
81
70
130
82
55
M10
20
0.4
96
80
165
118
98
85
155
100
67
M12
32
1
112
110
205
128
110
105
190
122
85
M16
60
2
135
120
235
138
120
120
215
137
95
M16
75
2.5
155
130
275
150
135
140
250
157
110
M16
115
3
    換向器的選用
    1輸入功率的確定
    1.1按輸入功率選擇
    換向器的負載功率為P2。當換向器每小時啟動次數小于20次，尖峰負荷為額定負荷的1.5倍時，換向器的許用輸入功率計算公式為P2n=P2×KA×s。當換向器每小時啟動次數為21-60次，換向器的許用輸入功率計算公式為P2n=1.2×P2×KA×s。經計算所得的P2n必須小于或等于換向器額定輸入功率Pn
    1.2熱功率校核
    換向器應經熱功率校核計算，散熱功率不夠時須加冷卻裝置。
    如果換向器的負載功率P2大于其熱功率PG，必須加冷卻裝置。熱功率PG是按照環境溫度為20℃、每天動轉10小時、小時負荷率為100%時給出的。校核熱功率時須用P2乘環境溫度系數f1和小時負荷系數f2，計算結果如果大于熱功率表中PG數值，則換向器必須采取冷卻措施。
    2換向器選用步驟：
    （1）選擇換向器的類型；
    a確定原動機類型；額定輸入功率P1；輸入轉速n1；
    b確定負載類型、其功率P2和轉速n2；
    c確定所需的傳動比i=n1/n2。
    （2）原動機和工作機的工況
    a 確定原動機和按表11確定換向器的載荷類型；
    b確定平均每日工作小時數；
    c每小時啟動次數及小時負荷率；
    d按表8確定換向器安全系數s。
    （3）換向器使用環境
    a環境溫度℃；
    b安裝空間、灰塵、濕度及周圍溫度（輻射熱）對換向器的影響。
    （4）原動機和換向器的連接方式
    a原動機與換向器連接方式（用柔性聯軸器連接、三角帶或扁平皮帶連接）；
    b輸入軸的徑向力。
    （5）換向器輸出部分連接
    a通過柔性聯軸器連接或浮動的齒式聯軸器連接；
    b附加在輸出軸上的徑向力。
    （6）換向器安裝方式
    a確定換向器在原動機和工作機之間的安裝形式。
    （7）是否用于增速
    （8）水冷方式
    a冷卻水為自來水或海水；
    b進水溫度
    工況系數KA
原動機
每日工作小時
載荷性質
U
M
H
電動朵
氣輪機
水力機
-3
＞3-10
＞10
0.8
1.0
1.25
1
1.25
1.5
1.5
1.75
2
4～6缸活塞
發動機
-3
＞3-10
＞10
1
1.25
1.5
1.25
1.5
1.75
1.75
2
2.25
1～2缸活塞
發動機
-3
＞3-10
＞10
1.25
1.5
1.75
1.5
1.75
2
2
2.25
2.5
    環境溫度系數f1
無冷卻
PG×f1
環境溫度（℃）
10
20
30
40
50
f1
1.2
1
0.87
0.75
0.64
    換向器安裝系數
重要性與安全要求
一般設備，換向器失效僅
引起單機停產且易
更換備件
重要設備，換向器失效
引起機組生產線或
全廠停產
高度安全要求，換
向器失效引起設備、
人身事故
s
1.1～1.3
1.3～1.5
1.5～1.7
    小時負荷率系數f2
無冷卻
PG×f2
小時負荷率（%）
100
80
60
40
20
f2
1
1.2
1.4
1.6
1.8
    選型實例
    為攪拌器選擇一臺錐齒輪換向器，條件如下：
    電機功率：P1=30kW
    攪拌功率：P2=28kW
    電機轉速：n1=1500r.p.m
    傳動比：i=1.5
    型號及裝配形式：SPL，Ⅱ
    每日工作制：8小時，每小時啟動次數：6
    環境溫度：20℃
    解決方案：換向器原動機為電機，按表11攪拌器的載荷性質為M，按表5中每日工作小時數為3-10小時，選取換向器工況系數KA為1.25。按表8，該設備易更換，選s=1.2換向器額定功率P2n=P2×KA×s=28×1.25×1.2=42kW。
    第一步 按換向器承載能力選擇換向器規格
    按換向器承載能力表9，當輸入轉速為1500r.p.m、速比為1.5，換向器112的承載能力Pn=56.5kW,大于42kW，滿足要求。
    第二步 校核換向器熱功率
    按換向器的熱功率表10校核換向器的熱功率能否通過。查換向器的熱功率表10，換向器的熱功率PG=24kW，而該換向器的實際熱功率P2×f1×f2大于24kW，所以，該換向器須加冷卻裝置。
    選型結果：選擇圓錐齒輪換向器112，類型為SPL，附加冷卻裝置。
    換向器承載能力
傳動比i、額定輸入功率Pn（KW）
i
N1
N2
換向器規格
27
44
55
77
96
112
135
155
1
1500
1500
1.5
6
11
23.9
39.3
67.5
90.5
156
1000
1000
1.05*
4.3
7.85
17.2
28.8
50.5
68
115
750
750
0.79*
3.4
6.15
13.4
22.8
40.8
54.5
94.2
1.5
1500
1000
1.15
4.3
7.75
13.5
27.2
56.5
75.5
103
1000
667
0.78*
3.05
5.45
9.7
19.6
41.2
55.5
75.5
750
500
0.61*
2.3*
4.25
7.6
15.5
33
44.5
60.5
2
1500
750
0.88
3.35
6.3
11.1
20.8
43.2
58.5
88
1000
500
0.62
2.35*
4.45
7.85
14.9
31.4
41.9
64.5
750
375
0.47
1.8*
3.45*
6.2
11.6
25.2
33.8
51
3
1500
500
0.58
2.2
4.45
7.95
14.4
27.7
41.9
58.5
1000
333
0.39
1.5
3.1*
5.6
10.1
20
30.2
42.4
750
250
0.3
1.2
2.4*
4.4*
7.8
15.7
23.6
33.5
4
1500
375

1.65
2.9
5.3
8.4
18.5
30.2
38.5
1000
250

1.15
2*
3.75*
5.9
13.4
21.7
27.5
750
188

0.87
1.55*
2.95*
4.55*
10.4
17.1
21.7
5
1500
300

1.1
2.35
3.95
6.45
12.7
23.4
31.4
1000
200

0.75
1.6*
2.75*
4.5*
9
16.4
22.4
750
150

0.58
1.25*
2.1*
3.45*
6.95*
13
17.7
    注：1）黑線框內部分須計算換向器的熱功率，如果額定熱功率不足，則必須附加冷卻裝置。
        2）標“*”可采用油脂潤滑。
